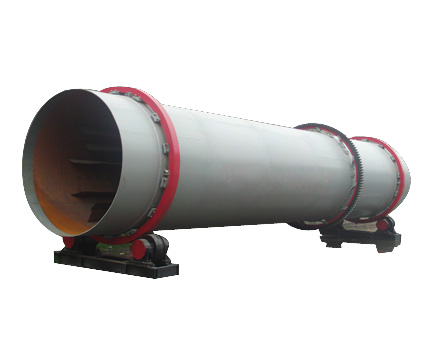

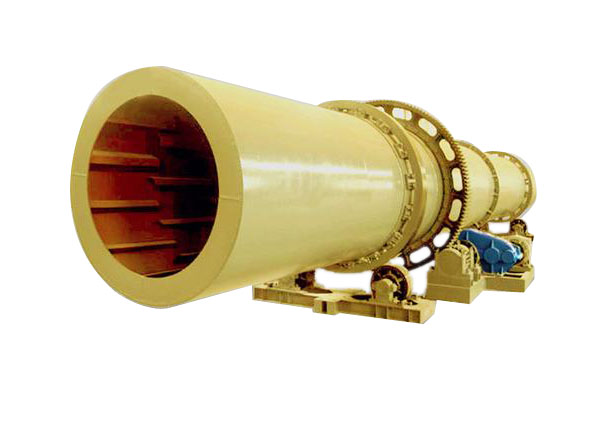

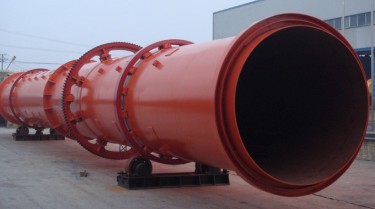

回轉式烘干機是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、
建材、食品、輕工、化工、煤炭、醫藥礦產業中。 回轉式烘干機一般適應于顆粒狀物料，也可用于部分摻入物料的辦法
分；9；揚料板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求
設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要
入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運
行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料�?/DIV>
經皮帶機或螺旋輸送機送出。在筒體內壁上裝有揚料板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，
以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內
所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
工藝參數
|
項目
規格 |
筒體
內徑
|
筒體
長度
|
斜度
|
筒體轉速
r/min
|
流向
|
電機功率
Kw |
產量
t/h |
進料
水份
|
出料
水份
|
進口熱風溫℃
|
出口熱風溫度 |
總重
T |
|
Φ1.6×12m |
1600 |
12000 |
2.5 |
3.99 |
順流
|
15 |
~4 |
4~6% |
1~3% |
150~250℃ |
70~90℃ |
19.5 |
|
Φ1.8×15m |
1800 |
15000 |
2.5 |
4.04 |
18.5 |
~7 |
25 |
|
Φ2.0×20m |
2000 |
20000 |
2.5 |
4.27 |
30 |
~10 |
41 |
|
Φ2.2×20m |
2200 |
20000 |
2.5 |
3.68 |
37 |
~11 |
47 |
|
Φ2.4×22m |
2400 |
22000 |
2.5 |
3.27 |
45 |
~14 |
62 |
|
Φ2.6×24m |
2600 |
24000 |
2.5 |
3.2 |
55 |
~17 |
72.5 |
|
Φ2.8×24m |
2800 |
24000 |
2.5 |
3.4 |
55 |
~20 |
87 |
|
Φ3.0×28m |
3000 |
28000 |
2.5 |
3.2 |
75 |
~25 |
115 |
|
Φ3.2×30m |
3200 |
30000 |
2.5 |
3.2 |
75 |
~27 |
155 |
|
Φ3.4×32m |
3400 |
32000 |
2 |
2.59 |
110 |
~31 |
168 |
|
Φ3.5×34m |
3500 |
34000 |
2 |
2.6 |
132 |
~35 |
182 |
|
Φ3.6×34m |
3600 |
34000 |
2 |
2.4 |
160 |
~40 |
205 |
|
Φ3.8×35m |
3800 |
35000 |
2 |
2.4 |
180 |
~45 |
235 |
|
Φ4.0×35m |
4000 |
35000 |
2 |
2.4 |
200 |
~55 |
255 |
|
Φ4.5×35m |
4500 |
35000 |
2 |
2.4 |
250 |
~65 |
280 |

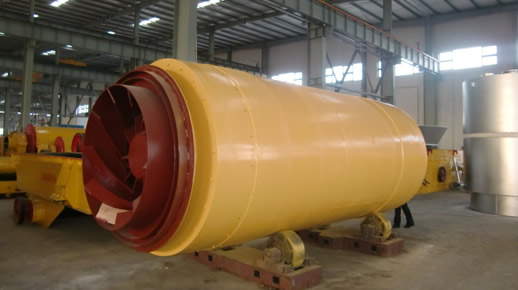

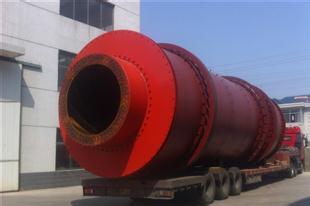

XYSH 雙筒烘干機
一、產品說明
XYSH型雙筒烘干機在傳統單筒回轉式烘干機結構的基礎上進行了大幅度的突破和創新。從烘干機理上看，物料與熱氣流的交換更加充分、更為科學合理，各項熱工指標達領先水平。
二、產品特點：
1、雙筒烘干機熱效率高，節能效果顯著。經檢測，熱效率大大超過傳統單筒烘干機50%左右的水平。該設備投產使用后，節煤效果顯著。
2、烘干機理科學合理、高效節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。
3、該機長度縮短，有利于工藝布置。整機長度比單筒烘干機縮短約40%左右，從而減少?gòu)S房的建筑面積，節約工程投資，也更適合于老廠改造的工藝布置。
4、該機采用物料與熱氣流順流烘干工藝，適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也適用于冶金、化工等部門的各種散狀物料的烘干。
5、該機結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更方便、操作更簡單、運行更可靠、運轉率更高。
6、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高效節能的同時，大大改善了勞動環境和勞動條件。
7、多種揚料板設計，角形揚料板與萬字揚料板的有機結合，使物料與熱煙氣交換更加充分，減少了烘干機筒體內“風洞”產生的機理。
8、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，采用適當?shù)霓D(zhuǎn)速，確保下道工序的需求。
9、自動溫度監控系統,使操作更加便捷。
三、XYSH雙筒烘干機參數表
|
型號 |
XYSH2×6.5m |
XYSH2.4×9m |
XYSH3×10m |
XYSH3.3×11m |
XYSH3.5×11m |
|
內筒規格
m |
φ1.4×6.15 |
φ1.7×8.65 |
φ2×9.65 |
φ2.2×10.6 |
φ2.3×10.6 |
|
外筒規格
m |
φ2×6.5 |
φ2.4×9 |
φ3×10 |
φ3.3×11 |
φ3.5×11 |
|
筒體轉速r/min |
0.6～6 |
0.6～6 |
2～4.5 |
2～4.5 |
2～4.5 |
|
烘干
形式 |
順流 |
順流 |
順流 |
順流 |
順流 |
|
生產能力t/h |
粘土 |
礦渣 |
粘土 |
礦渣 |
粘土 |
礦渣 |
粘土 |
礦渣 |
粘土 |
礦渣 |
|
8.5 |
12 |
17 |
24 |
35-40 |
45-53 |
42-48 |
55-62 |
46-52 |
62-72 |
|
物料
初水分% |
15 |
15 |
10 |
13 |
10 |
13 |
10 |
13 |
|
物料
終水分% |
2 |
2 |
3 |
2 |
3 |
2 |
3 |
2 |
|
最高進氣溫度℃ |
950 |
950 |
950 |
950 |
950 |
|
出口廢氣溫度℃ |
110 |
110 |
110 |
110 |
110 |
|
熱耗 |
3506－3995 (Cal/Kg 干料) |
|
熱效率 |
＞85% |
|
蒸發強度 |
40－60Kg H2O/m3 .h |
|
|
標煤耗
kg /t干料 |
15－19 |
14-18 |
13-16 |
12-15 |
12-15 |
|
電機型號 |
YCT－225－4B |
XWDV-8195
-59 |
XWDV-8195
-59 |
XWDY22-
8235-43 |
XWDY30-
8245-43 |
|
減速機型號 |
JZQ500-2 |
|
電機功率KW |
15 |
2×15 |
4×15 |
4×22 |
4×30 |

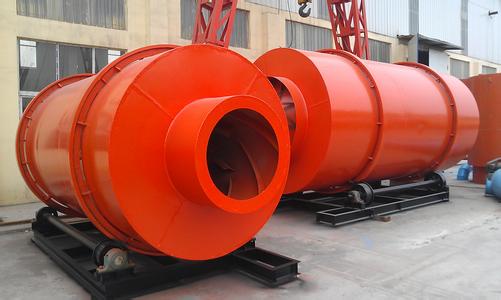

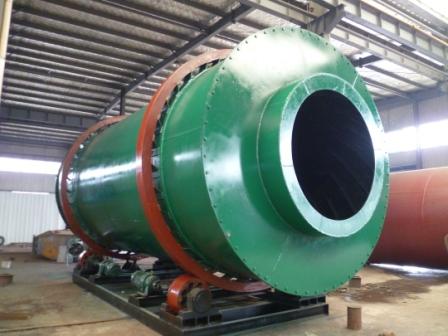

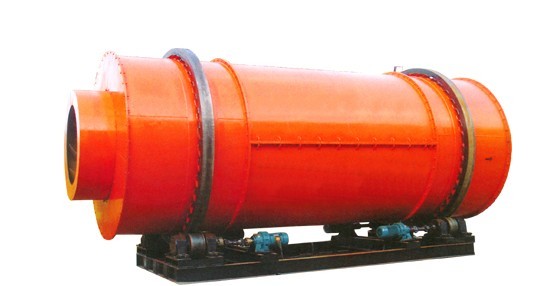

XYSH三筒烘干機
一、用途
該機廣泛用于干混砂漿、黃沙、水泥廠礦渣、粘土、煤、混合料、鐵粉、建材、化工、鑄造等行業，原材料的提供。
二、特點 ：
1.設備所需投資是國外進口產品6/1。
2.物料終水份確保0.5%以下，是干混沙漿及礦渣粉生產線首選產
3.筒體自我保溫?zé)嵝矢哌_(dá)80%以上（傳統單筒烘干機熱效率僅為35%）提高熱效率45%。
4.燃料可適應煤、油、汽。能烘20mm以下的塊料、粒料、粉狀物料
5.比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電 耗低于60%。
6.采用合金鋼板制造比普通鋼板耐磨4倍。
7.可根據用戶要求輕松調控所要的終水份指標。
8.出氣溫度低，除塵設備使用時間長。
9.無需要大小齒輪轉動，采用托輪轉動。
10.出料溫度低于60%，可連續生產包裝。
三、 主要技術參數
可根據客戶要求重新設計
|
型號規格 |
XYSH
Φ2.1×4.5m |
XYSH
Φ2.5×6.4m |
XYSH
Φ3.2×7m |
XYSH
Φ3.6×8m |
|
外筒直徑 |
2.1 |
2.5 |
3.2 |
3.6 |
|
外筒長度
m |
4.5 |
6.4 |
7 |
8 |
|
筒體容積
m3 |
18.84 |
31.89 |
56.26 |
64.30 |
|
筒體轉速
rpm |
4-6.5 |
4-6.5 |
4-6.5 |
4-6.5 |
|
礦渣初水份
% |
15-18 |
15-18 |
15-18 |
15-18 |
|
礦渣終水份
% |
1 |
1 |
1 |
1 |
|
黃砂初水份
% |
8-10 |
8-10 |
8-10 |
8-10 |
|
黃砂終水份
% |
0.5-1 |
0.5-1 |
0.5-1 |
0.5-1 |
|
最高進氣溫度
℃ |
700-750℃ |
700-750℃ |
700-750℃ |
700-750℃ |
|
生產能力
T/h |
黃砂
18-25 |
黃砂28-30 |
黃砂 35-40 |
黃砂 65-70 |
|
礦渣13-18 |
礦渣 25-28 |
礦渣 40-45 |
礦渣 60-65 |
|
電動機
型號 |
Y2-160m-4 |
Y2-132m-4E |
Y2-132m-4E |
Y2-160m-4 |
|
電動機功率
kw |
5.5×2 |
5.5×4 |
7.5×4 |
11×4 |
|
減速機
型號 |
XWD-5.5KW-8 |
XWD-5.5KW-5 |
XWD-7.5KW-8 |
XWD-7.5KW-8 |
|
減速機速比
I |
29 |
29 |
29 |
29 |
|
設備重量
T |
15 |
20 |
33 |
42 |
